转盘式高压手动喷砂机

设备组成及各系统功能介绍:

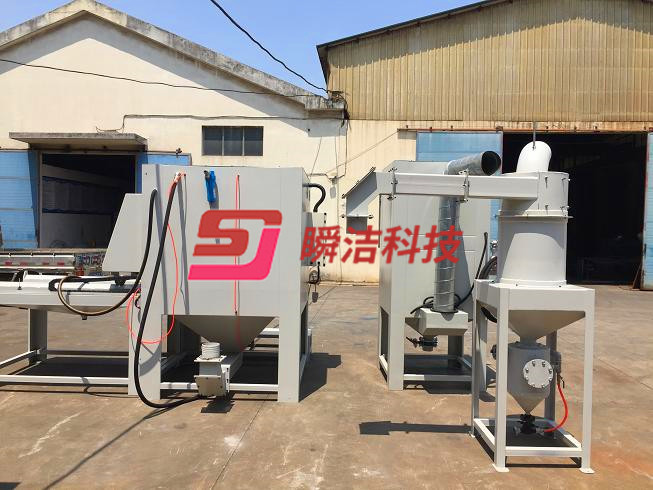

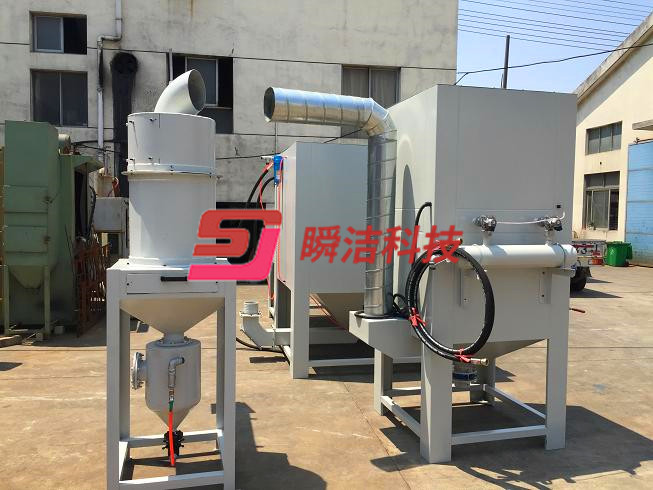

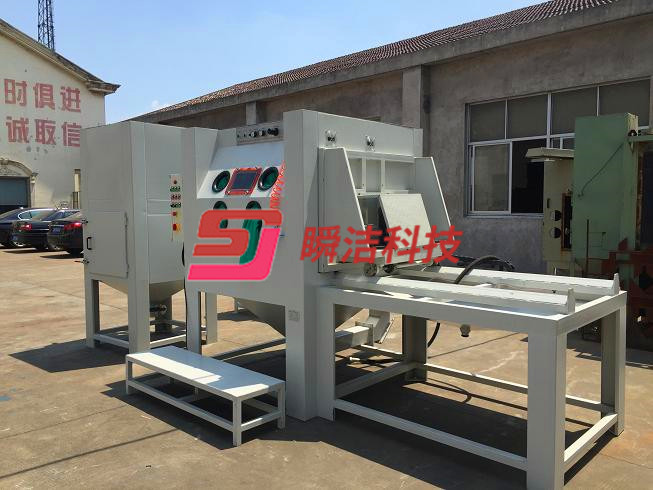

 该设备由喷砂主机、台车支架、移动台车、自动转盘、分离器、除尘箱、电控箱、电气控制系统等组成。

主机

1)   主机喷砂室体由3mm热轧钢板焊接而成，外表面喷塑粉，内表面贴耐磨聚胺脂胶皮防护；喷砂室共布置1支高压喷枪。工件在喷砂室完成喷砂加工后,吹枪清理干净表面积砂，之后退出喷砂舱。

2)   主机外形尺寸：1500（L）x1500（W）x2100（H）mm；

3)   本机配置高压喷枪1支，喷咀材质为碳化硼材料，铝制枪体，喷咀通径为Φ8mm。

台车支架

主机左侧设置台车支架，台车支架采用型钢焊接制作，上铺有轻型钢轨，载重≤1-2T。

移动台车

      移动台车采用型钢焊接，移动台车由型钢、轴承、驱动电机等组成，驱动电机功率：0.75kw.

自动转盘

             在移动台车上设置自动转盘，自动转盘由钢棒、平板、轴承、三角皮带、皮带轮、驱动电机等组成，台车可自动旋转，转盘直径1000mm 驱动电机功率:0.75kw, 配变频调速器。转盘载重≤1-2T。

旋风分离器

本机的重要组成部分，置于工作舱顶部，能有效实现砂料的自动循环使用及自动分离除尘；机体采用6mm冷轧钢板，内外表面喷漆。

除尘器

由滤芯、脉冲反吹机构、离心风机、集尘斗车等组成。配置1台9滤芯除尘箱。箱体由3mm冷轧钢板焊接而成，内外表面喷漆。

外形尺寸：1200（L）x1200（W）x2300（H）mm。（注：不含风机高度）

除尘风机：5.5Kw的高压离心风机

电气控制系统：

 电气系统由PLC、触摸屏、行程开关、换向开关、控制箱、电机、相应的电气管路及控制组件等组成。

设备总功率：约7.8Kw  (不含空气压缩机功率) 电源380V/50HZ 三相五线制;

移动台车驱动电机：       0.75kw    一台

转盘驱动电机：           0.75kw   一台配变频调速器

照明灯：                 7x36w=0.252kw

除尘风机:                 5.5kw,  一台

空气压缩系统（用户自配）

喷砂压力按工艺要求可进行调整，压力1~7bar不等，喷枪由调压阀集中控制，并有压力表显示。喷砂压力为0.6MPa时，总耗气量约为2m3/min，故该设备所需空压机需能输出流量在2m3/min以上的干燥压缩空气
